Технические характеристики:
Назначение: перемотка различных рулонных материалов, таких как BOPP, PET, CPP, CPE, PVC и т.д.

Максимальный диаметр размотки: φ800 мм

Максимальный диаметр намотки: φ800мм

Диаметр разматывающего вала: 3 + 6 дюймов. (Гидравлический и пневматический подъем вала отсутствует.)

Диаметр вала намотки: 3-дюймовый расширительный вал

Механическая скорость: ≤200 м/мин

Максимальная рабочая ширина: 1300 мм

Мощность двигателя: 7,5 кВт * 1 трехфазный асинхронный двигатель

Муфта обмотки: 100 Н. М * 1 комплект

Разматывающий тормоз: 200 Н. М * 1 комплект

Общая мощность: 9кВт

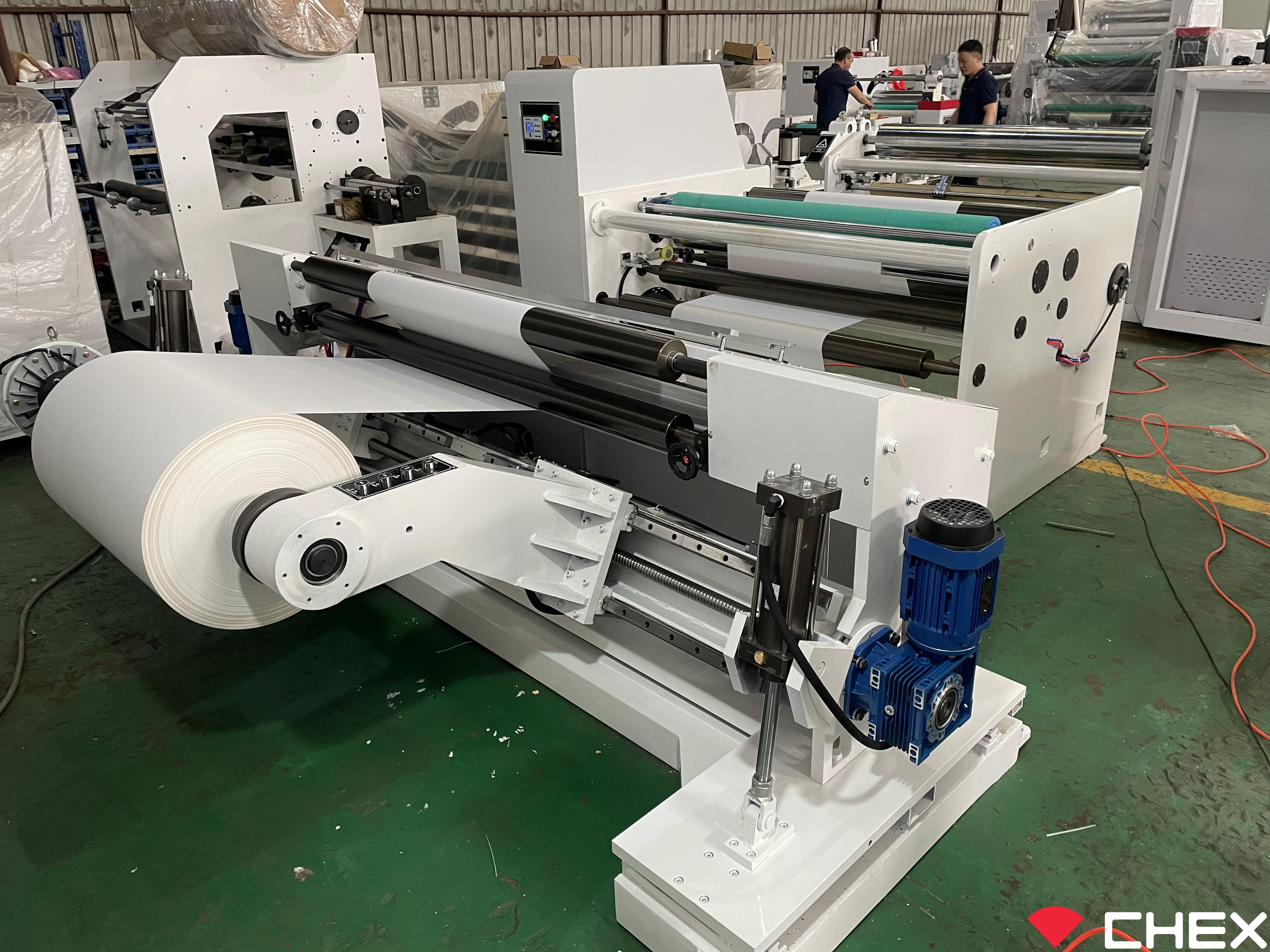

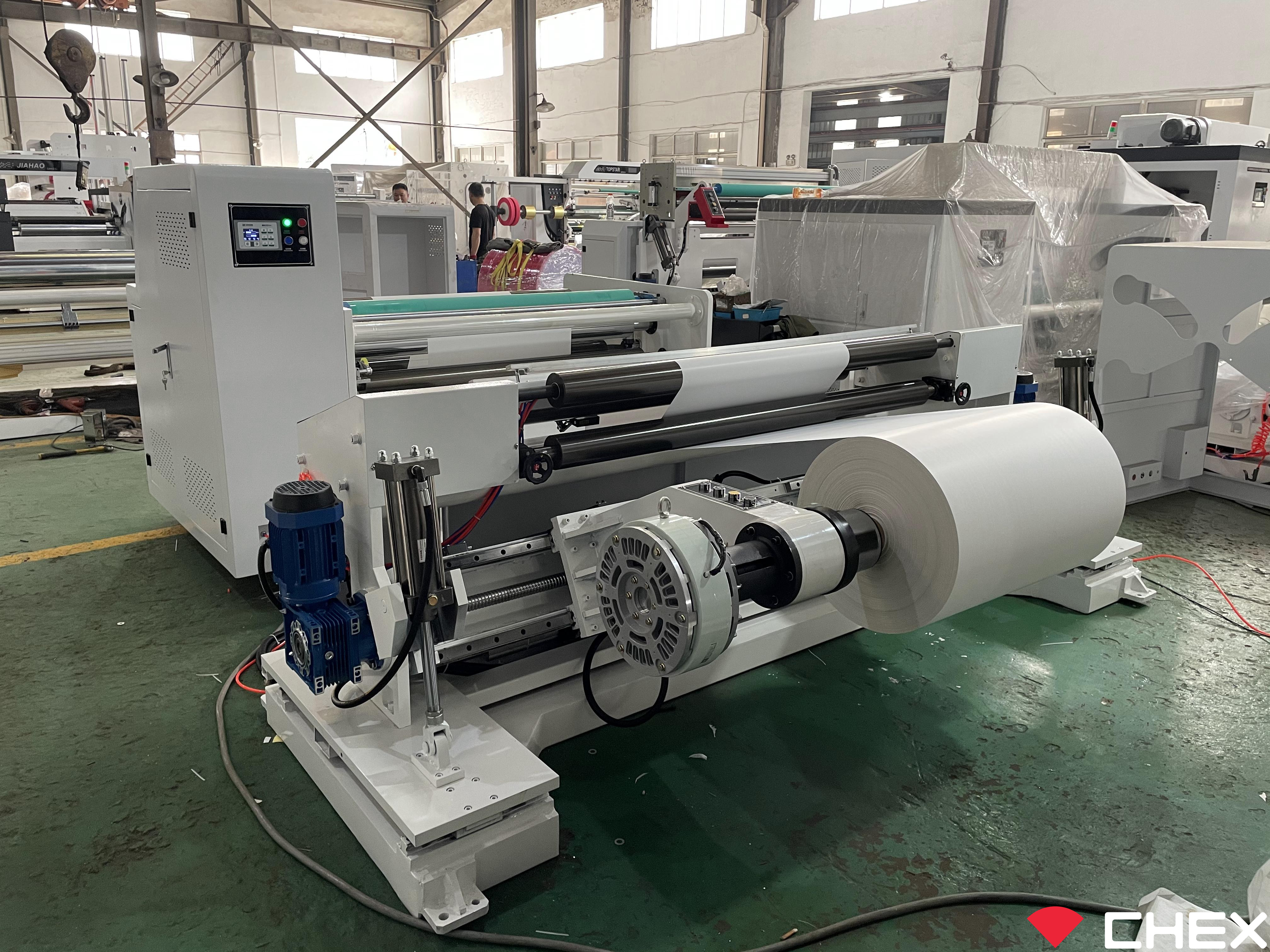

Разматывающая часть:

Рама изготовлена ​​из стального листа толщиной 30 мм.

Контроль натяжения: магнитный, диапазон контроля натяжения составляет 5-200 Нм, контроллер на 20 кг.

Технические характеристики размотки: максимальная ширина 1300 мм, а диаметр φ800 мм.

Метод зажима шпули: безваловое механическое зажимное приспособление, для шпуль 3 и 6 дюймов.

Направляющий ролик: из алюминиевого сплава, динамически сбалансирован.

Регулировки: влево, вправо и параллельно (ручное управление).

Коррекция: материал отслеживается фотоэлектрическим глазком (аналоговый фотоэлектрический, рамка не трясется в процессе отслеживания), отслеживается край, контролируется отклонение.

Коррекция осуществляется синхронным двигателем.

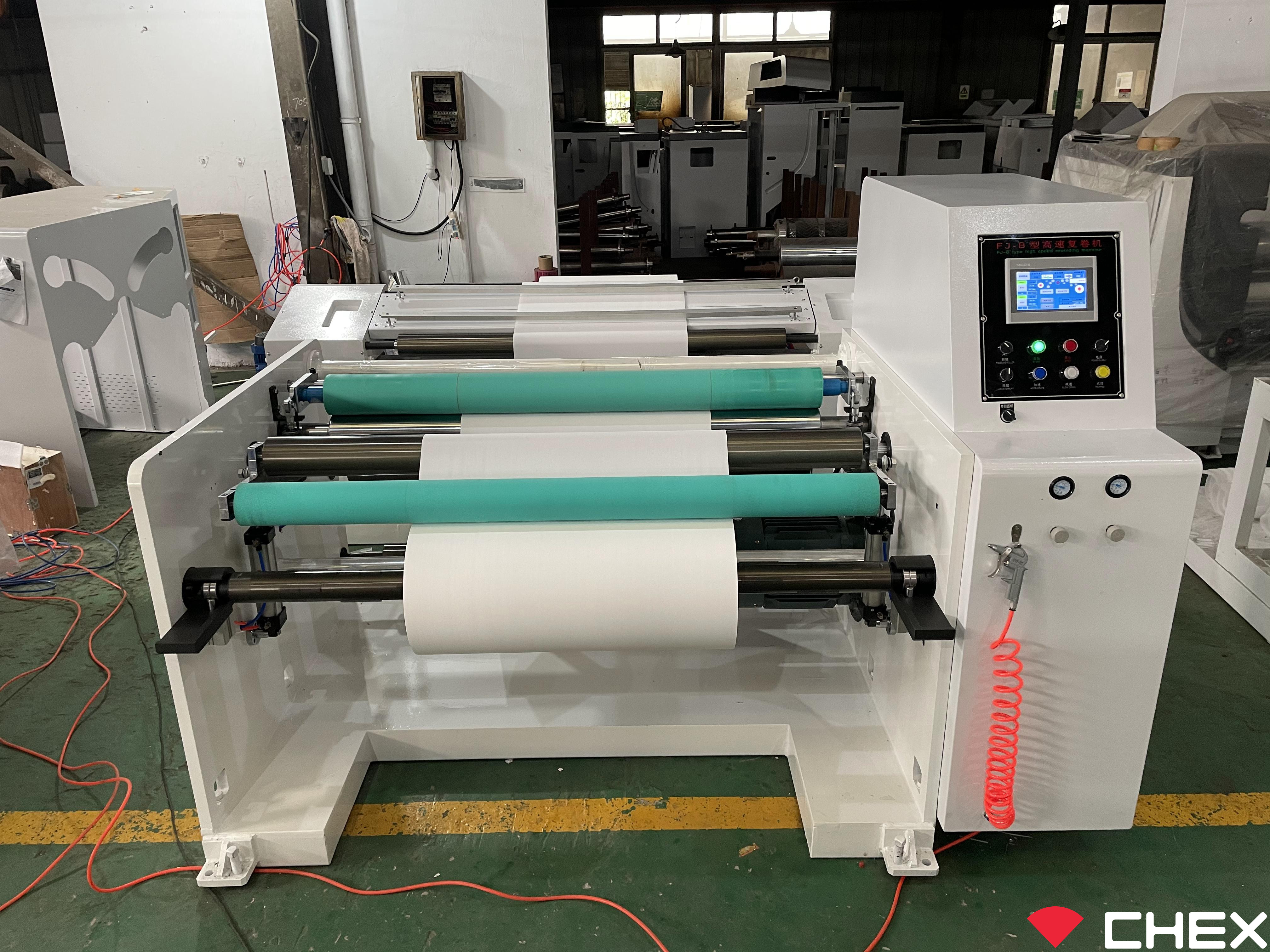

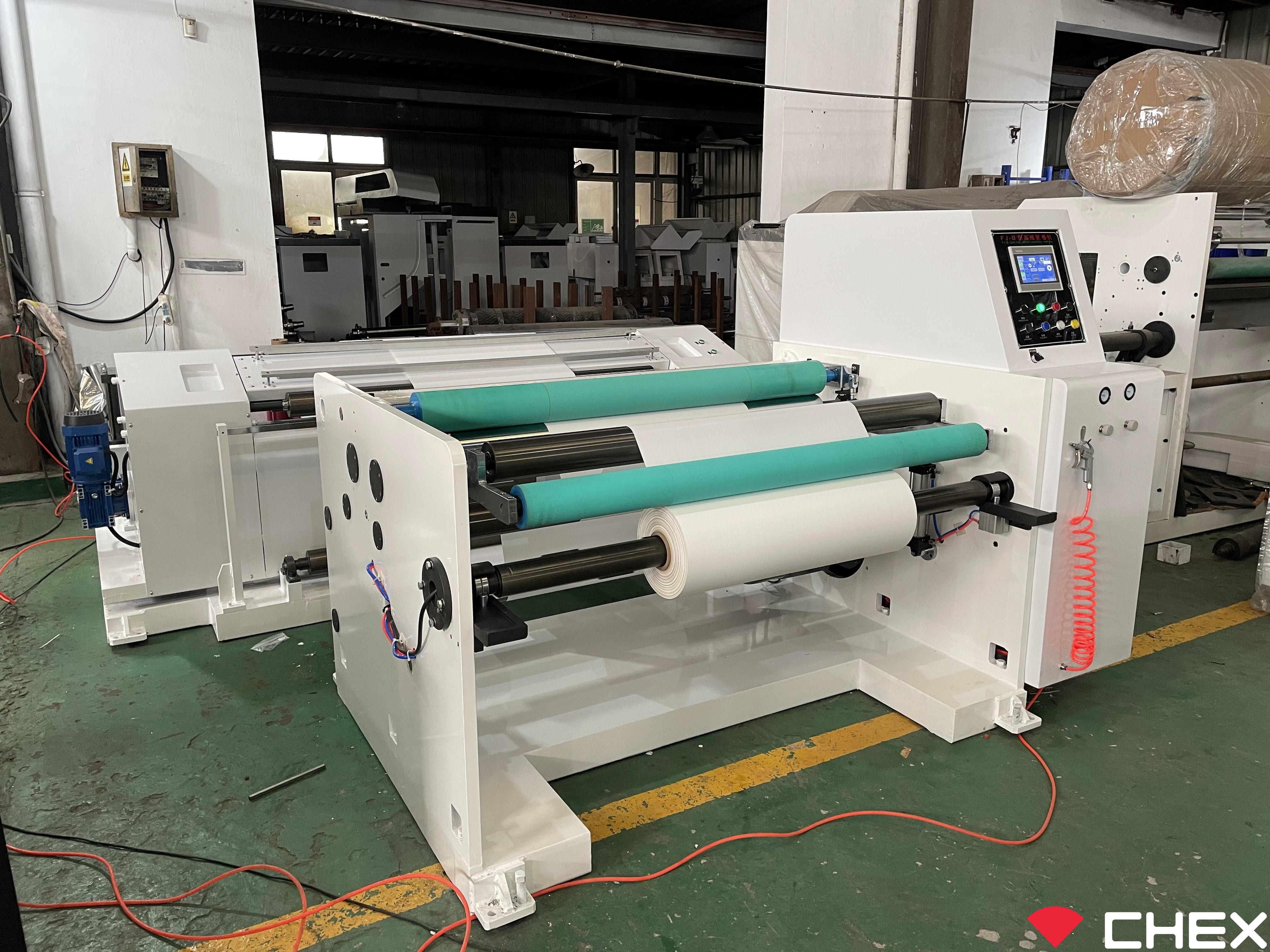

Наматывающая часть:

Рама изготовлена ​​из стального листа толщиной 30 мм.

Стальная опора 45*

Главный двигатель с регулировкой скорости: 7,5 кВт.

Инвертор использует: Delixi Inverter Co., Ltd. (7,5 кВт).

Трансмиссия: механизм синхронной ременной передачи.

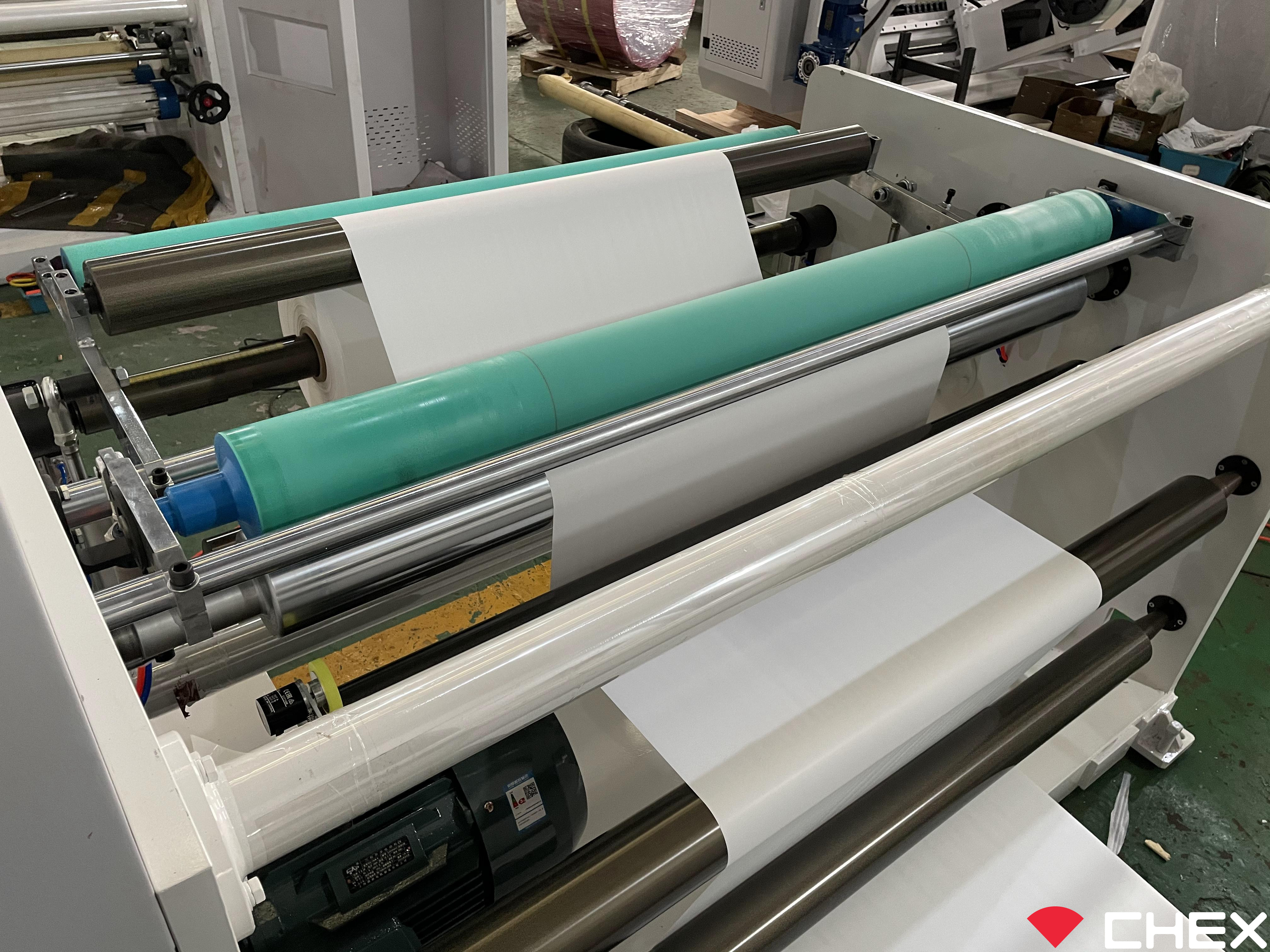

Направляющий ролик: из алюминиевого сплава, динамически сбалансирован.

Размеры ролика: φ100 1450 мм.

Тяговое устройство:

Тип конструкции: тип пневматического сжатия с активной тягой

Прижимной валик: резиновый φ100×1450 мм.

Приводной ролик: резиновый φ100×1330 мм.

Пневматический вал 3 дюйма

Принять расширительный вал φ74×1450 мм

Ручная разгрузка.
